28.1.13

COMO AHORRAR ENERGÍA CON LA DOMÓTICA (II)

Contribución de la domótica al ahorro y la eficiencia energética
El creciente consumo de energía y la limitación de los recursos energéticos generan efectos negativos en el medio ambiente que se reflejan en dos aspectos:
• Económico: los precios de la energía tienden a subir, por lo que un control del consumo energético incrementa significativamente el ahorro para el usuario.
• Ecológico: el usuario puede disminuir el impacto negativo sobre su entorno si disminuye su consumo de energía.

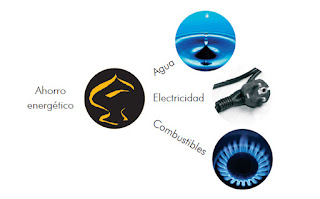

La domótica gestiona elementos de control que contribuyen al ahorro de agua, electricidad y combustibles (véase la figura 5.1), notándose sus efectos tanto en el aspecto económico (menos coste) como en el ecológico (menos consumo de energía).

FIGURA 5.1. La domótica gestiona elementos de control que contribuyen al ahorro

Cómo ahorrar electricidad
Iluminación
• Sistemas de iluminación eficientes: adaptan el nivel de iluminación en función de la variación de la luz solar, la zona de la casa o la presencia de personas, ajustándola a las necesidades de cada momento.
Por ejemplo, detectan la presencia de personas en zonas de paso, como los pasillos de la vivienda o de las zonas comunes de un edificio, y las iluminan sólo cuando es necesario.
• Control automático inteligente de toldos, persianas y cortinas de la vivienda: permite que se aproveche al máximo la luz solar.
• Control automático del encendido y apagado de todas las luces de la vivienda: permite evitar el dejarse luces encendidas al salir de casa.
• Control de forma automática del encendido y apagado de las luces exteriores en función de la luz solar.
Climatización
• Sistemas de regulación de la calefacción: adaptan la temperatura de la vivienda en función de la variación de la temperatura exterior, la hora del día, la zona de la casa o la presencia de personas.
• Control automático inteligente de toldos, persianas y cortinas de la vivienda: permite que se aproveche al máximo la energía solar.
Electrodomésticos
• Control o secuenciado de la puesta en marcha de electrodomésticos: programando su funcionamiento en horarios en los que el precio de la energía es menor.
• Detección y gestión del consumo “en espera” de los electrodomésticos.
• Programación de la desconexión de circuitos eléctricos no prioritarios –como por ejemplo, el del aire acondicionado–, antes de alcanzar la potencia contratada.
Cómo ahorrar combustibles
Climatización
• Sistemas de regulación de la calefacción: adaptan la temperatura de la vivienda en función de la variación de la temperatura exterior, la hora del día, la zona de la casa o la presencia de personas.
• Detección de la apertura y cierre de ventanas: avisan al usuario de si hay ventanas abiertas cuando está activada la climatización.
Fugas de gas
• Implantación de sistemas de control y regulación centralizados: permiten detectar y avisar en caso de averías como, por ejemplo, una fuga de gas, provocando un corte del suministro que evite los peligros que pudieran ocasionarse. Además, la domótica facilita una buena gestión del mantenimiento de las instalaciones, con el consecuente ahorro económico que esto supone.
La instalación de un sistema domótico que permita gestionar de forma inteligente la iluminación y la temperatura de una habitación de 20 m2 ubicada en un piso en Madrid con orientación sur, generará un ahorro energético del 26%.
Un aparato de aire acondicionado que esté funcionando a una temperatura de tan sólo un grado menos de lo necesario, aumenta el gasto de energía entre un 8% y un 10%.
Cómo ahorrar agua
Fugas de agua
• Sistemas de control y regulación centralizados: detectan si se produce una inundación, dan señal de aviso, y provocan un corte del suministro. Estos sistemas además aportan información sobre comportamientos anómalos.
Control del riego
• Control inteligente de riego: a través de un sensor de humedad o de lluvia, detecta la humedad del suelo y de forma autónoma riega sólo cuando es necesario.
Reciclaje de aguas grises
• Sistemas de medición de la calidad del agua: facilitan la gestión del reciclaje de aguas grises.
Griferías inteligentes
• Grifos inteligentes: gestionan el caudal y la temperatura del agua.
Un grifo inteligente que regula y elimina el agua transitoria, permite ahorrar hasta un 25% más de agua que si se utiliza un grifo monomando.
El consumo de agua por habitante al día se estima en 171 l. El simple goteo de un grifo del lavabo supone una pérdida de 100 l/mes de agua.
Además, cualquier tipo de ahorro de agua aunque no se trate de agua caliente, conlleva un ahorro energético, ya que el agua es impulsada hacia nuestras viviendas mediante bombas eléctricas que consumen energía.
La importancia de monitorizar el consumo energético en el hogar
En la actualidad, los sistemas domóticos ofrecen una gran variedad de funcionalidades orientadas a monitorizar el consumo de agua, de combustibles y el consumo eléctrico de todos los sistemas de la vivienda: electrodomésticos, iluminación, sistemas de comunicaciones, refrigeración y/o calefacción, etc. Esto permite hacer una gestión personalizada del consumo (consumo por franjas horarias, diario, mensual, etc.), así como detectar malos funcionamientos de los equipos del hogar.
La información obtenida permite optimizar el ahorro energético en el futuro y corregir las pautas de comportamiento.
Monitorizar la calidad del suministro eléctrico permite, además, notificar remotamente la información al suministrador de electricidad, mejorando así el funcionamiento global del sistema de distribución eléctrica para ajustar con más exactitud los patrones de producción a los hábitos de consumo.
En aquellos inmuebles en los que se disponen de sistemas de generación
de electricidad por energía solar fotovoltaica u otros sistemas (microgeneradores, aerogeneradores, etc.), se puede monitorizar y gestionar la producción de electricidad. El usuario podrá saber en cada momento cuánta energía se está inyectando en la red y podrá obtener informes diarios, semanales y mensuales, que le permitirán incluso realizar la gestión económica de los ingresos que se obtienen mediante la venta de la energía. Esta misma información resulta de gran utilidad también para la empresa compradora de la energía, no sólo a efectos de facturación, sino también para poder prever la energía inyectada en red por los pequeños productores y planificar la producción basada en otras fuentes de energía que debe realizar (por franjas horarias, estaciones, etc.).
Un caso práctico de ahorro energético en una vivienda con domótica
Pongamos como ejemplo una vivienda de dos plantas de 130 m2, situada en la provincia de Guadalajara, habitada por una familia compuesta por tres miembros, con una potencia contratada de 5,7 kW, un consumo anual de 4 500 kWh, y un coste energético anual de 550 €, cuya distribución energética es de un 39% en calefacción, 27% de agua caliente, 12% en electrodomésticos, 11% en la cocina, 9% en iluminación, y un 2% en aire acondicionado.
La comparamos con una vivienda de iguales características en la que se ha realizado una instalación domótica que permite la gestión eficiente de la energía, incorporando un control de la calefacción y/o aire acondicionado de forma zonificada, teniendo en cuenta la ocupación de la vivienda, y manteniendo unos niveles óptimos de confort y bajo consumo. El sistema controla las luces de forma inteligente, tiene en cuenta la luz exterior y la ocupación, y hace uso de la monitorización de persianas como un elemento de gestión energética y lumínica. Además, detecta y elimina consumos latentes, gastos eléctricos provocados por olvidos, fallos y averías por sobrecargas en la instalación eléctrica.

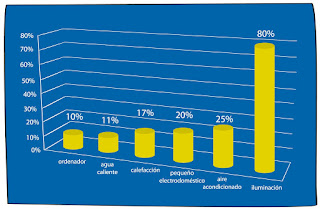

Tras un año de mediciones, considerando los climas de todas las estaciones, se produce el ahorro eléctrico que muestra la figura 7.1.

FIGURA 7.1. Ahorro eléctrico después de un año con un sistema domótico instalado

En qué tipo de vivienda puede instalarse un sistema domótico
Actualmente, existen en el mercado diversos sistemas domóticos fácilmente instalables en cualquier tipo de vivienda: protección oficial, libre, ya construida, de nueva construcción, unifamiliares aisladas, adosadas o en bloque.
La domótica pone la tecnología a su servicio. En función de los requerimientos de cada proyecto, se aplicará una solución a medida que satisfaga las necesidades del hogar y se adapte al modo de vida del usuario.
A quién acudir para instalar domótica en su vivienda
Si desea instalar domótica en su vivienda, debe acudir a un integrador y/o instalador que, basándose en su conocimiento de los diferentes productos que hay en el mercado, le aconsejará sobre la opción que más se adapte a sus requerimientos.
CEDOM es la única asociación a nivel nacional que reúne a todos los agentes del sector de la domótica en España (fabricantes de productos domóticos, fabricantes de sistemas, instaladores, integradores, arquitecturas e ingenierías, centros de formación, universidades, centros tecnológicos, etc.).
Esta integración nos permite dar a conocer con total neutralidad qué solución es la más adecuada en función de los requerimientos del proyecto, independientemente de la tecnología, los tipos de productos o las empresas. Para ello, se analiza el escenario, las necesidades y las posibilidades de cada cliente, escogiendo el sistema domótico que posea las características que mejor se adapten. Actualmente, el mercado domótico ofrece un amplio abanico de posibilidades que facilita esta labor.
En el apartado de asociados de la web de CEDOM (www.cedom.es) podrá encontrar los datos de contacto de todas las empresas que forman parte de nuestra asociación y seleccionarlas por tipo de actividad. También podrá encontrar los datos de todos los instaladores que son colaboradores profesionales de CEDOM.
Son instaladores de domótica aquellos instaladores eléctricos con el Certificado de Instalador Autorizado en Baja Tensión con categoría Especialista (IBTE), que pueden realizar, mantener y reparar instalaciones de sistemas de automatización, gestión técnica de la energía y seguridad para viviendas y edificios –de acuerdo con la instrucción ITC-BT-03 del Reglamento Electrotécnico para Baja Tensión (REBT)–.
Desde CEDOM, queremos recomendarle que la instalación se realice siguiendo las prescripciones de la especificación de AENOR EA0026:2006
Instalaciones de sistemas domóticos en viviendas. Prescripciones generales de instalación y evaluación. Este documento, consensuado por un amplio panel de expertos, establece unas directrices que determinan los requisitos que debe cumplir una instalación domótica y su aplicación garantiza el uso de las buenas prácticas en el sector.
Tras la puesta en marcha de la instalación, deberá recibir un manual de usuario con las instrucciones para el correcto uso y mantenimiento de la instalación. Un buen mantenimiento garantizará tanto la disponibilidad y confiabilidad de las funciones empleadas en el sistema, como el cumplimiento de los requisitos del sistema de calidad y las normas de seguridad y medio ambiente.
